HOME > ホウケイ酸ガラスの特徴 > ホウケイ酸ガラスの化学的特性

ホウケイ酸ガラスの化学的特性

ホウケイ酸ガラスは、塩素やヨウ素といったハロゲン化合物から、水、中性・酸性溶液などに対し、非常に高い耐食性を持っているため、理化学用品に多く用いられています。
こちらでは、詳細なデータに基づき、ホウケイ酸ガラスの化学的特性についてご説明いたします。

化学的組成(主要成分の重量%)

SiO2 B2O3 Na2O+K2O Al2O3
81 13 4 2

化学耐久性

耐水性クラス(lS0719) HGB1
耐酸性クラス(DlN12116) クラスS1
耐アルカリ性クラス(lS0695) クラスA2

DURAN®ホウケイ酸ガラス3.3は水、中性・酸性溶液、強酸、酸混合溶液、塩素、臭素、よう素およびハロゲン化合物に対して、高い耐食性を発揮します。
水や酸の影響によって、微量の一価イオンがガラスから溶出しますが、同時にガラス表面に非常に薄い珪酸ゲル膜が生成され腐食を防ぎます。

加水分解性 HGB1 ISO 719/DIN 12 111
耐酸性 1‐2 ISO 1776/DIN 12 116
耐アルカリ性 A2 ISO 695/DIN 52 322
薬品 重量減量 目視状況
24h at 95℃
5Vol.%HCI(塩酸)
0.02nH2SO4(硫酸)
H2O

<0.01
<0.01
<0.01

unchanged
unchanged
unchanged
6h at 95℃
5% NaOH(苛性ソーダ)
0.02 n NaOH
0.02 n Na2CO3(炭酸ソーダ)

1.1
0.16
0.16

white stains
white haze
unchanged
20min at 23℃
10% HF(フッ酸)
10% NH4FxHF(フッ化アンモニウム+フッ酸)

1.1
0.14

stained white haze
unchanged

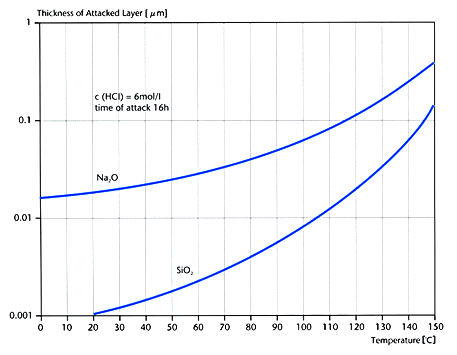

耐酸性

グラフ/耐酸性

※(塩酸)6mol/lに16時間浸けた場合の侵食

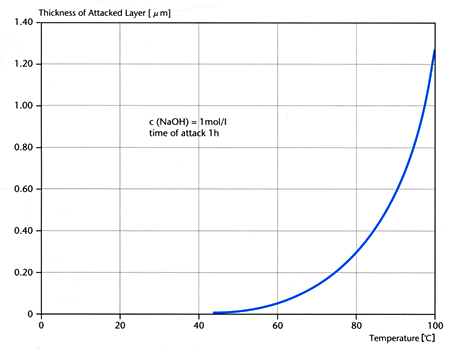

耐アルカリ性

グラフ/耐アルカリ性

※NaOH(苛性ソーダ)1mol/lに1時間浸けた場合の侵食

他のホウケイ酸ガラスの特徴
